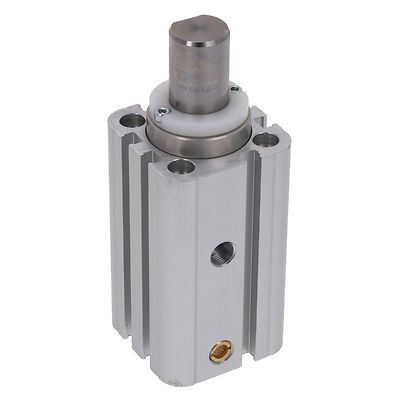

AVENTICS™ Cilindro compacto, Serie CCI-SC R452000634

Normas

En base a ISO 21287

Ø del émbolo

32 mm

Carrera

25 mm

Orificios

G 1/8

Principio activo

De efecto simple, extraído sin presión

Amortiguación

Amortiguación elástica

Émbolo magnético

Émbolo con imán

Particularidades de cilindros

Del pivote Versión, con seguro antigiro

Presión para determinar las fuerzas de émbolo

6,3 bar

Fuerza de émbolo durante retracción

309 N

Fuerza de émbolo durante extracción

507 N

Temperatura ambiente mín.

-20 °C

Temperatura ambiente máx.

80 °C

Presión de funcionamiento mín.

2 bar

Presión de funcionamiento máx.

10 bar

Fuerza del muelle máx.

35 N

Carga de cojinete radial máx. admisible

3720 N

Máx. Carga radial admisible del cojinete F durante la operación de conmutación

570 N

Fluido

Aire comprimido

Temperatura del medio mín.

-20 °C

Temperatura del medio máx.

80 °C

Tamaño de partículas máx.

50 µm

Contenido de aceite del aire comprimido máx.

5 mg/m³

Vástago

Acero inoxidable

Material de la tapa frontal

Aluminio
